معمولا انواع تابلو برق بر حسب عملکرد آن ها می باشد.
1. تابلو های حفاظت و کنترل که برای کنترل موتور های AC و DC مورد استفاده قرار می گیرند. این تابلوها معمولا شامل مدارهای اندازه گیری موتور، مدارهای فرمان کنتاکتوری، درایوها و… می شوند.
2. تابلوهای یک پروسه صنعتی که معمولا شامل PLC ها می شوند.
3. تابلوهای اصلاح ضریب قدرت، که به تابلوهای بانک خازنی نیز شهرت دارند.
4. تابلو های توزیع برق، این دسته از تابلوها به توزیع برق بین تجهیزات صنعتی می پردازند.
معمولا تابلوهای برق صنعتی به دسته های دیگری نظیر تابلوهای ایستاده، تابلوهای داخلی، تابلوهای خارجی، تابلوهای دیواری، تابلوهای متال، تابلوهای کشویی و تابلوهای MV، LV و … . تقسیم می شوند.

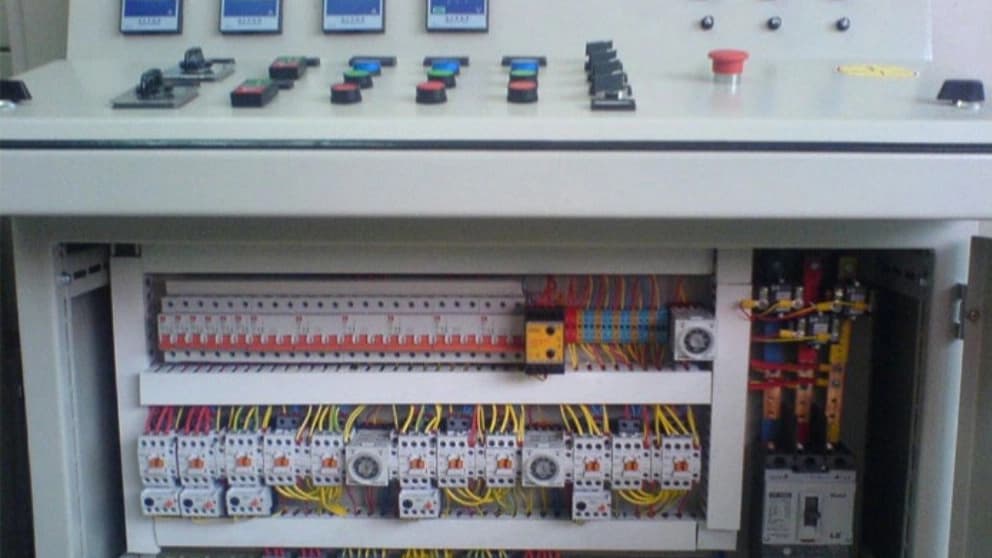

🔷 تابلو کنترل یک پروسه صنعتی 🔷
این تابلوها به عنوان سیستم های کنترل قلب تپنده ی ماشین های صنعتی شناخته می شوند. با استفاده از این تابلو ها می توانید به امکانات کنترلی و نظارتی بیشتر دست یابید. علاوه بر آن امکان تغییر برنامه را نیز بدست می آورید. تابلو کنترل یک پروسه صنعتی به شما کمک می کند تا به راحتی در سیستم عیب یابی نمایید.

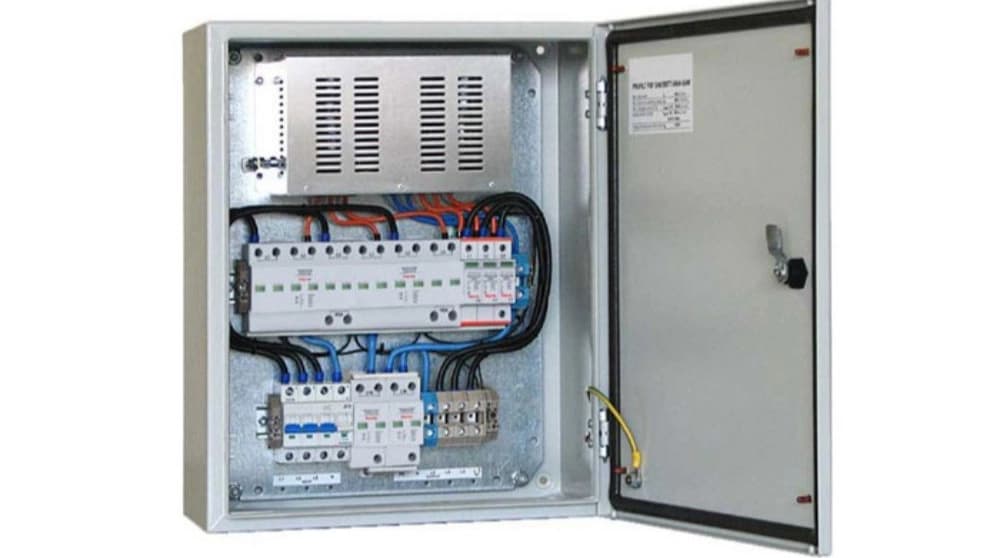

🔷 تابلوهای توزیع برق صنعتی 🔷
تابلو های توزیع برق صنعتی معمولا در محیط های کارخانه ای، مصارف عمومی، تامین برق ماشین آلات، فرودگاه ها، بیمارستان ها و… مورد استفاده قرار می گیرند. این تابلو برق صنعتی به صورت ایستاده، بارانی و دیواری تولید می شوند. باید بگوییم در واقع این تابلو های برق به عنوان یک منبع تغذیه، با حفاظت بالا نسبت به دیگر تابلو ها در مراکز مهم و بزرگ مورد استفاده قرار می گیرند.
🔷 تابلوهای اصلاح ضریب قدرت 🔷
تابلوهای اصلاح ضریب قدرت که به عنوان تابلوهای بانک خازنی نیز شناخته می شوند. باعث کاهش توان راکتیو در سیستم شده، و کاهش تلفات سیستم و افزایش راندمان را به دنبال دارند. علاوه بر آن استفاده از این تابلو های برق صنعت کمک می کند تا مصرف برق به میزان قابل توجهی کاهش یابد.
سیستم های بانک خازنی به یک رگولاتور مجهز هستند. که باعث می شود ضریب قدرت به میزان قابل توجهی کنترل یابد. این رگولاتور ها شکل موج ولتاژ و جریان و اختلاف زمانی را اندازه گیری می کنند. پس از تعیین خازن مورد نیاز سیستم برق صنعتی، وارد شبکه می شود و برق صنعتی را کنترل می نماید.

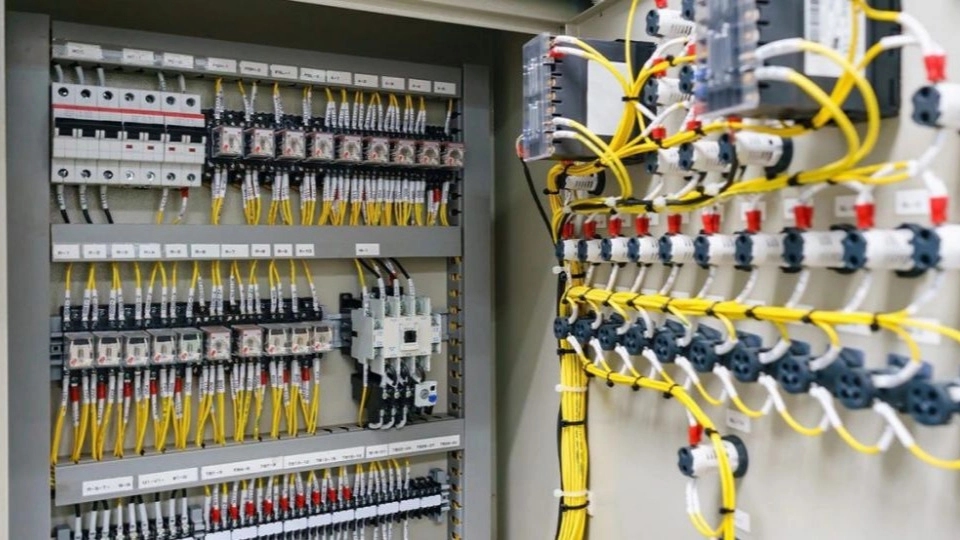

🔷 تابلوهای حفاظت و کنترل 🔷
از دیگر دسته بندی تابلو های برق که در مراکز مهم مورد استفاده قرار می گیرند، تابلو های حفاظت و کنترل هستند. این تابلو ها معمولا به منظور راه اندازی و کنترل خطوط در مترو ها و کارخانه های بزرگ استفاده می شوند.
تابلو های حفاظتی و کنترلی معمولا پارامتر های ولتاژ، جریان برق، توان و… را اندازه گیری و ثبت می کنند. در برخی موارد نیز اگر خطایی در جریان برق رخ دهد توسط این تابلو ها نمایش داده می شوند. تابلو های حفاظت و کنترل برای باز و بسته کردن کلید ها از روی درب تابلو یا از راه دور نیز مورد استفاده قرار می گیرند.
💠 تقسیم بندی انواع تابلوهای برق صنعتی با توجه به ولتاژ 💠
تابلو برق ها به طور کلی به 3 دسته ولتاژ بالا، ولتاژ متوسط و ولتاژ پایین تقسیم می شوند.
*️⃣ تابلو برق ولتاژ پایین Low Voltage
انواع تابلو برق فشار ضعیف یا ولتاژ پایین LV معمولا در کارخانه هایی که از اتوماسیون استفاده می کندند، کاربرد دارد.
این تابلوهای برق در دو نوع مختلف ثابت و یا ایستاده کشویی تولید می شوند.
تابلو برق ولتاژ پایین برای محافظت از تجهیزات و مدارهای برق در تاسیسات صنعتی، تجاری،ژنراتورها، موتورها، مدارهای تغذیه، ترانسفورماتورها و … کاربرد دارد.
*️⃣ تابلو برق ولتاژ متوسط Medium Voltage
تابلوهای برق ولتاژ متوسط از تابلوهای برق صنعتی پرکاربرد در صنایع و کارخانجات بزرگ به شمار می روند. صنایع و کارخانجاتی که از ولتاژ متوسط استفاده می کنند، به منبع تغذیه پشتیبان نیاز دارند.
*️⃣ تابلو برق ولتاژ بالا High Voltage
تابلوهای برق ولتاژ بالا در انتقال از نیروگاه ها کاربرد دارند. در این تابلوها جریان کمتر با انتقال ولتاژ بالا انجام می شود تا اماکن استفاده از کابل های نازک تر فراهم شود. انتقال ولتاژ بالا با تابلوهای سوئیچینگ و توزیع انجام می شود.
